iSAP5100

iSAP5100은 분수 E1 네트워크 액세스를 위한 4U 19” 20슬롯 랙 유형 STM1/E1 시분할 멀티플렉서로 논스톱 작동을 위해 설계되었습니다.

핫스왑 가능 iSAP5100 I/O 카드에 사용할 수 있는 슬롯이 18개가 있고, CPU 컨트롤러 카드에는 2개의 슬롯이 전원 공급장치에는 2개의 슬롯이 제공됩니다. 업링크는 STM1 파이버 및 E1 구리, 두가지 유형의 연결, 음성 및 데이터에 대해 최대 144x E1 교차 연결을 지원합니다.

iSAP5100은 최대 2개의 개별 전원 공급장치를 수용하며 AC(110/220) 또는 DC(-36~72V) 전원으로부터 전원을 공급받을 수 있습니다. 두개의 전원 공급장치가 설치되면 모듈은 완전한 전원 중복성을 제공하며 E1 카드 전송중에도 핫스왑이 가능합니다.

iSAP5100은 STM1 파이버 및 E1 구리 업링크에 RS232, V.35, G64K, FXS, FXO, ET100 및 E & M을 포함한 음성 및 데이터 또는 인터페이스를 교차 연결하여 최대 96개의 E1 채널을 지원하는 최대 E1 구리 업링크를 제공합니다.  또한 많은 수의 네트워크 요소를 모니터링, 구성, 유지 관리 또는 문제 해결하기 위한 Java기반 클라이언트/서버 관리자인 자체 SmartView EMS(Element Management System)를 제공하고 유지 관리합니다.

INTERFACE CARDS

• Control card: 5100-MS-DM-96, 5100-MS-DM-155
• E1 card: 5100-8E1, 5100-16E1
• Power modules: 5100-AC240, 5100-DC240
• I/O cards: 5100-RS232, 5100-RS232/C, 5100-G64K, 5100-V35, 5100-ET100, 5100-E&M, 5100-FXS, 5100-FXO

FEATURES

• 전체 교차 연결 기능이 있는 MAX.96xE1지원, DS0 교차 연결 지원
• 16채널 Main E1 LTU 카드 지원
• E1 타임 슬롯 방송 기능 지원
• 음성 I/O 카드용 모듈식 설계, 음성 I/O 카드에는 2개의 하위 모듈이 있으며 각 하위 모듈은 4포트 FXO/FXS를 지원
• 모든 모듈 및 카드는 핫스왑을 지원
• DCE 카드 유형에는 N x 64K, RS232(Sync/Async), G703-64K, ET100, E & M, FXO, FXS 등이 포함
• 콘솔, 텔넷, SNMP 및 GUI 관리 지원
• 사용 가능한 전원 유형 : AC+AC, AC+DC, DC+DC
• Modular design, 5U 19”, 18-slot for I/O cards

APPLICATION

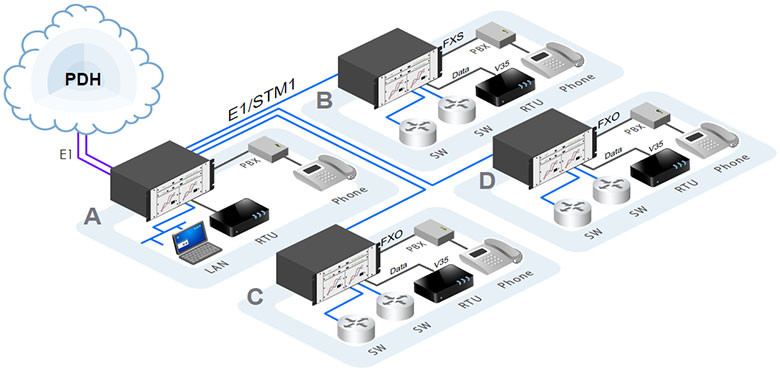

Figure1 : Point to Multi-points 16E1 aggregation

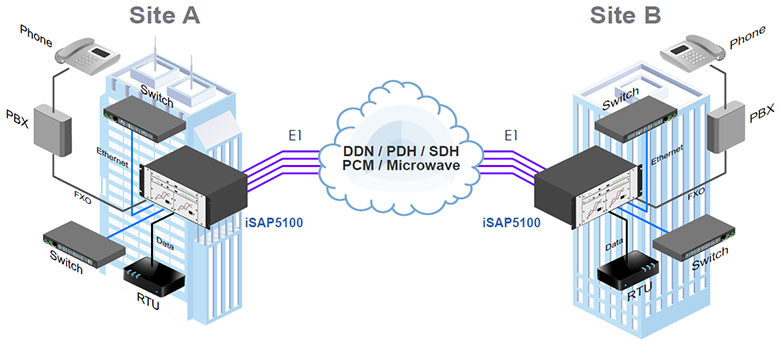

Figure2 : Point to Multi-points 63E1 aggregation over STM-1
