FRM220-CCF40 & FRM220-CCF20

FRM220-CCF 접점 폐쇄 광섬유 변환기는 단일 광섬유 링크를 통한 접점 폐쇄 전송을 제공합니다. 파이버 포트에 SFP 케이지를 사용하면 FRM220-CCF는 파이버 케이블 연결 커넥터 SFP-LC를 제공하며 멀티모드와 싱글모드 모두 사용할 수 있으며 BiDi는 단일 파이버 케이블만 사용하여 양방향 전송이 가능합니다.

FRM220-CCF에는 접점 입력과 0.5A 접점 출력 릴레이가 있습니다. 접점 폐쇄 모듈에는 2개의 릴레이 출력과 2개의 릴레이 입력이 있습니다. 릴레이 출력은 원격 종단의 릴레이 입력을 따릅니다. 원격 릴레이 입력이 단락되면 로컬 릴레이 출력이 닫히고 그 반대도 마찬가지입니다. 원격 캐리어에서 캐리어가 감지되면 두번째 릴레이 출력이 닫힙니다. 이는 광섬유가 연결되어 있고 원격 엔드에 전원이 공급되고 작동중임을 나타냅니다.

FEATURES

• 하나 또는 두방향으로 단일 접점 폐쇄 전달
• 최대 120km 거리
• 30VDC, 0.5A 릴레이 N.O.(일반적으로 열림)
• 지점간 전송 아키텍처
• 플러그앤플레이 설계로 전기적 또는 광학적 조정이 필요없는 간편한 설치
• N.C. 캐리어 감지를 위한 릴레이 접점(일반적으로 닫힘)
• 장비 작동 상태를 확인하기 위한 LED 표시
• NMC를 사용하여 FRM220 섀시에 배치할 때 관리

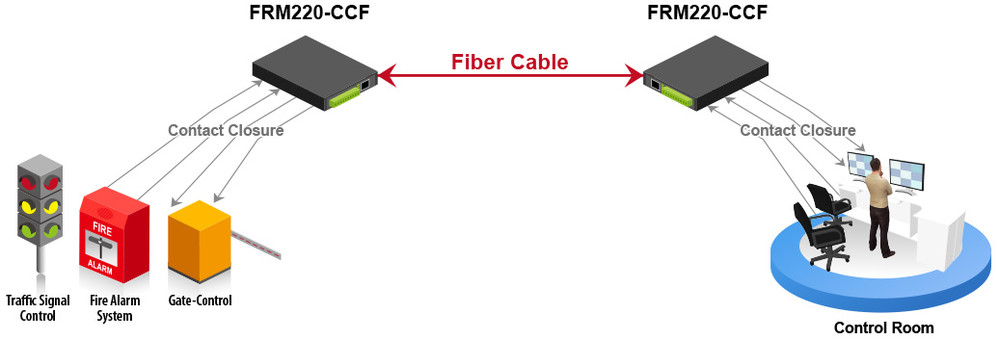

APPLICATION

• 알람 이벤트 트리거링
• 빌딩 자동화 및 환경 제어 시스템
• 화재 및 경보 시스템
• 게이트 제어
• PIR 신호 전송
• 교통 신호 제어 장비
