DBU-V11은 데이터, 클럭 및 표시 제어 신호를 브로드캐스트하도록 설계되었습니다. 인터페이스는 V.11 밸런스드이며 X.21, RS-422/449, RS-530, RS-485, V.35 및 V.36 사양을 준수합니다.
이 장치에는 입력 포트 1개, 출력 포트 8개 및 전용 캐스케이드 포트가 있습니다. 이 제품은 여러 사용자를 위해 데이터 스트림을 분할하는 데 사용됩니다.
최대 20Mbps의 데이터 속도가 지원되며 UL 및 CE 승인을 받았습니다.
SPECIFICATION
Application | Multiple Synchronous Broadcasting of Data, Clock and Optional Control Signal |
Capacity | One to Eight Subchannels per unit, cascading in unlimited |
Serial Data Interface | ITU V.11 compliant, Pinned to X.21Compatible with V.35, V.36, RS-422/449, RS-350 and RS-485 |
Data Format | Data transparent at all data rates |
Data Rates | Up to 20Mbps |
Subchannel Connection | 15 pin female D-Sub connectors |
Master Port Connection | 15 pin Male and Female D-sub connectors |
Front Panel | Indicators....Power, Data, Clock and Indicate |
Dimensions | Height: 1.75 inches (4.44 cm), Width: 17.00 inches (43.18 cm), Length: 9.00 inches (22.86 cm) |
Weight | 4.50 pounds (2.1 Kg) |
Regulatory Approvals Tested According to | UL 60950-1:2003, CAN/CSA-C22.2 No. 60950-1:2003CE Safety EN60950 and CE EMC EN300-386-2 |

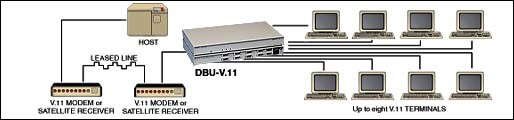

APPLICATION
