KIV SYNC TO ASYNC SERIAL ADAPTER
UDC-SA, KIV 시리얼 어댑터는 1200bps로 작동하는 동기식 RS-530 DCE에서 수신된 단방향 시리얼 메시지를 2400baud의 RS-232 비동기식 DTE로 전송하도록 설계된 인터페이스 어댑터입니다.
어댑터는 메시지를 구성하는 선택된 패턴을 검색하여 메시지의 시작과 끝을 결정할 수 있습니다.
SPECIFICATION
| Application | Serial Interface adapter designed to transmit oneway serial messages received from a synchronous RS-530 DCE, operating at 1200 bps, to an RS-232 asynchronous DTE at 2400 baud |
| Capacity | One DCE and one DTE |
| Serial Data Interface | Primarily RS-530 and RS-232, also supports RS- 422/449 Data Format Synchronous and Asynchronous |
| Message Recognition | Selectable via Dip Switch, triple ASCII pattern |
| Data Rates | 1200bps Sync and 2400bps Async |
| Indicators | POWER, TXD, RXD, TXC, RXC, RTS, CTS, DTR, DCD |
| Surge Protections | Main power supply |
| Dimensions |
Height: 1.75 inches (4.44 cm), Width: 9.00 inches (22.86 cm), Length: 9.0 inches (22.86 cm) **1U Rackmount is Available |
| Weight |
Standalone, 4 Pounds (1.814Kg) 1U Rackmount, 5 Pounds (2.267Kg) |

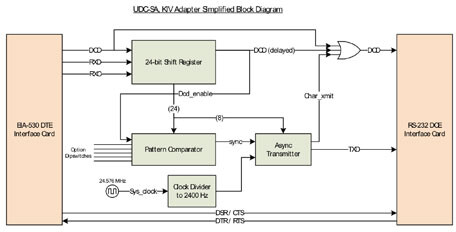

APPLICATION
